安装工程造价预算员培训:电气设备安装识图的方法

作者:超级管理员 时间:2021-10-15 16:13:32 点击:74 次

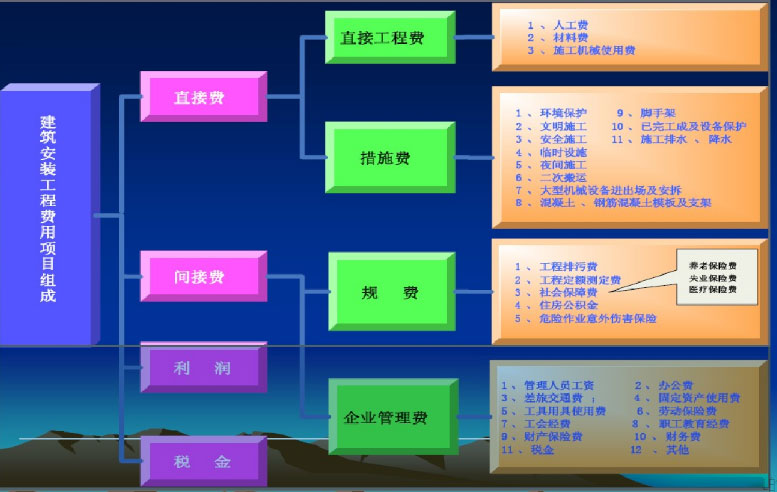

电气设备安装识图的方法
掌握识图的程序

1.图纸目录和设计说明:了解工程供电的方式(在写施工方案或做预
算时都有用)

2.电气系统图、管线表、平面布置图:了解设备的布置情况、线路的走向,计算设备材料的工程量(根据这几种图纸做出管线表,以备做预算时用到)

3.电气标准图例:可以通过查找图例来计算一些工程量(例如:冶金行业的变压器室、高低压配电室的标准图可以计算高低压母线及支架的数量)

电气安装工程量计算的步骤

1、熟悉图纸

2、编制管线表(应包括:序号、回路编号、来处、去处、电缆规格、电缆数量、保护管规格、保护管数量、电机功率、金属软管规格、金属软管数量。该表格为EXELE表格,通过该表可以计算出预算所需的多种数量)(超链接)

3、汇总图纸设备的数量(根据设备表、平面图、管线表)
4、计算桥架的数量(包括立柱、托臂、弯头的种类及规格)

5、计算除钢管外的其他钢材的数量(例如:槽钢、角钢、扁钢等)
6、根据系统图和原理图计算出调试项目的种类和数量
>
7、汇总以上数据开始套定额做预算。



  以上就是小编为大家介绍的安装工程造价预算员培训:电气设备安装识图的方法的全部内容,如果大家还对相关的内容感兴趣,请持续关注
